RC-Structura bêtaSept types d'éléments, trois règlements, un projet.
Chaque page dimensionne un type d'élément sous le règlement que vous choisissez pour lui, et le dessine. Les matériaux sont ceux du projet : changer le béton change tous les éléments, parce que c'est le même béton.
Les pages, une par une
01Flexion simple
Une section rectangulaire ou en T, sous un moment : l'acier tendu, l'acier comprimé s'il le faut, et le détail du calcul.
02Poutre continue
Autant de travées et de porte-à-faux qu'il faut, charges réparties, partielles et ponctuelles. Le cœur de l'application, et de son livrable.
Flèche intégrée le long de chaque travée avec l'acier réellement posé, qui fait foi ; éditeur de ferraillage dont chaque modification est contrôlée ; options parasismiques PS 92, EN 1998-1 DCM et ACI §18.6.
Non vérifié, et dit dans la note : la torsion ; sous les options parasismiques, les effets de l'action sismique (seules les combinaisons gravitaires sont calculées).
03Poteau
Rectangulaire ou circulaire, sur plusieurs étages, repris de la descente de charges. Coupe et élévation dessinées, cadres et épingles compris.
Non couvert, et dit : les nœuds poteau-poutre (ACI §18.8) ; l'ELS de la flexion composée au BAEL.
04Dalle

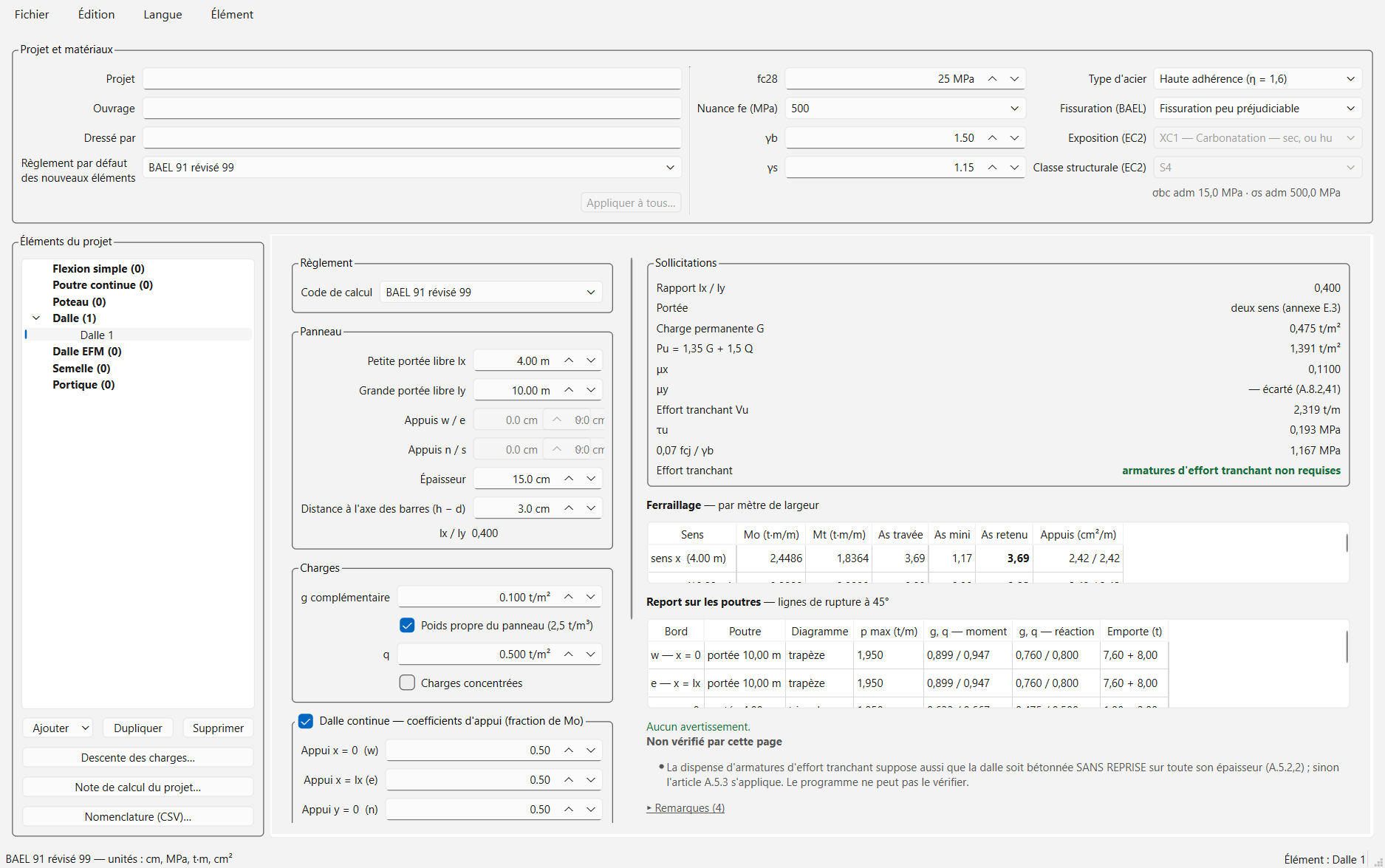

Dalles pleines portant dans un sens ou deux, isostatiques ou continues : moments, aciers, espacements, aciers de répartition et d'angle.
Sous l'ACI, un panneau à deux sens suppose des appuis indéformables (αf non vérifié) et sa flèche n'est pas calculée ; dit dans la note.
05Dalle EFM
Dalle plane sur poteaux par la méthode du portique équivalent de l'ACI : un portique de dalle et de poteaux, ses moments, leur répartition en bandes.
N'existe qu'à l'ACI. Poteaux d'angle (portique de rive) et transfert γf Munb non calculés, et dits.
06Semelle

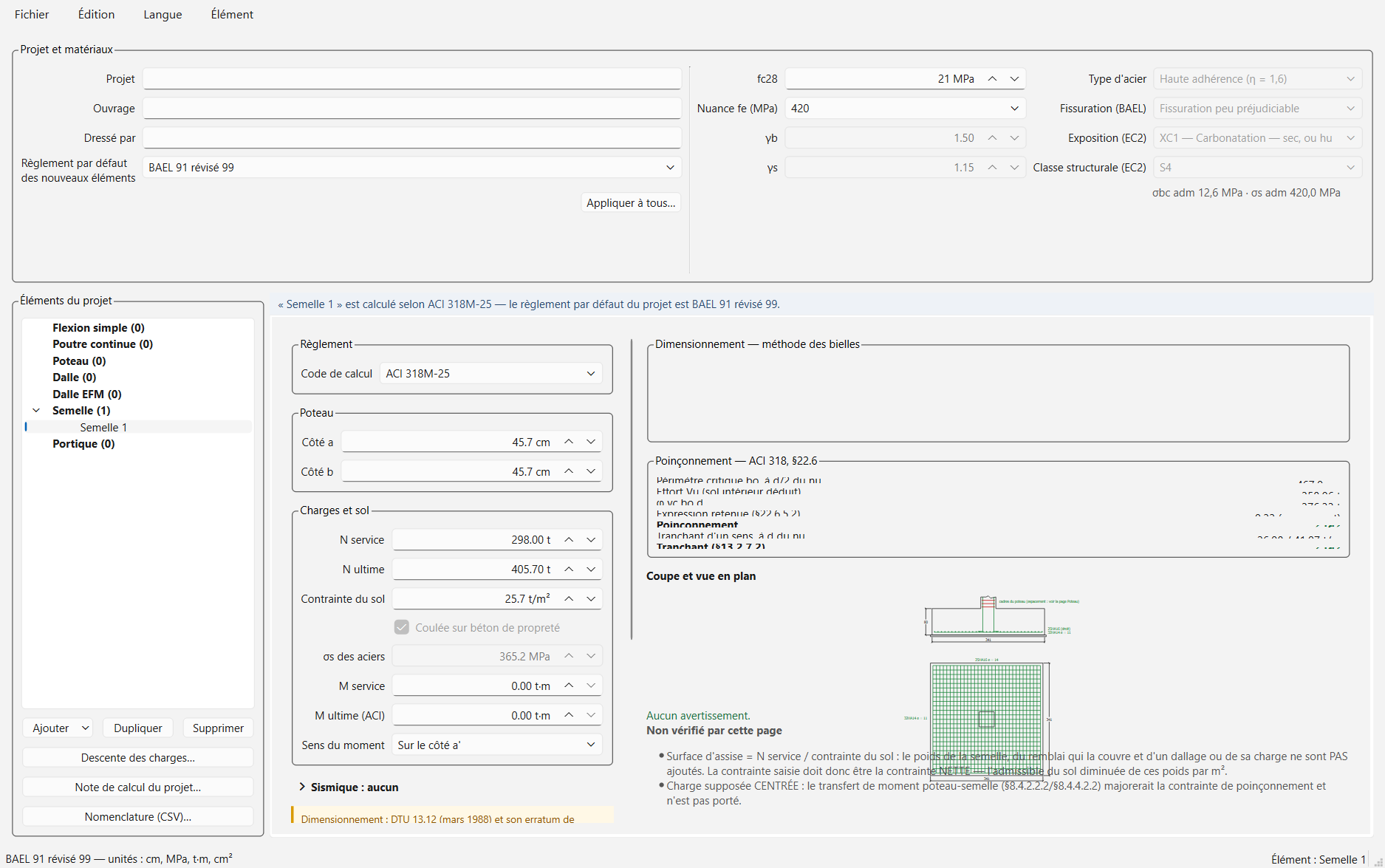

Semelle isolée sous poteau : dimensions en plan, hauteur, deux nappes à leur hauteur réelle, crochets selon le règlement. Coupe et plan dessinés.
La contrainte du sol saisie est la contrainte nette : la page n'ajoute aucun poids de terre ni de semelle, et le dit.
07Portique
Portique plan par la méthode des rigidités : pieds encastrés ou articulés, charges latérales et verticales, efforts, réactions et déplacements.
Un cas de charge tel que saisi, sans combinaison ni poids propre des barres ; dit dans la note.
De la toiture à la semelle.
Un fichier .stproj contient tout le projet : nom, ouvrage, auteur, matériaux, et autant de poutres, dalles, poteaux et semelles qu'il faut. Un fichier ancien s'ouvre toujours ; un fichier plus récent ne perd rien dans une version plus ancienne.
La descente de charges suit les réactions des poutres, étage par étage, jusqu'aux poteaux puis aux semelles. Deux boutons créent ou mettent à jour, d'un coup, les poteaux et les semelles du projet avec leur section et leur charge.
Chaque élément garde son règlement. Un poteau qui recevrait des charges calculées sous deux règlements différents est marqué non valide plutôt que d'additionner des combinaisons qui ne vont pas ensemble.
Ce que la page vérifie, et ce qu'elle ne vérifie pas.
Sous chaque calcul, les observations se rangent en trois genres, à l'écran comme dans la note :
- Avertissements — à corriger ou à confirmer, en tête.
- Non vérifié par cette page — les trous du calcul, toujours visibles, jamais repliés.
- Remarques — la justification : choix selon le texte, méthode, contrôles satisfaits.
Des documents qu'on peut remettre.
Plans de ferraillage
Élévations et coupes à l'échelle, barres repérées, longueurs, coudes et crochets selon le règlement de l'élément ; une planche de projet qui les rassemble.
DXF
Pour AutoCAD, avec de vraies entités de cote (DIMENSION) : coupes, semelles, recouvrements, hauteurs d'étage, chaînes de cotes de l'élévation.
Nomenclature des aciers
Repère, nombre, diamètre, longueur unitaire et totale, masse — par élément et pour le projet, en CSV.
Note de calcul
En français ou en anglais, chaque article cité ; elle s'ouvre dans le navigateur et s'imprime. Une note de projet regroupe tous les éléments.
Ce que chaque règlement couvre
La matrice que l'application lit elle-même pour savoir ce qu'une page peut calculer.
| BAEL 91 rév. 99 | Eurocode 2 | ACI 318M-25 | |
|---|---|---|---|
| Flexion, sections rectangulaire et en T | oui | oui | oui |
| Effort tranchant | oui | oui | oui |
| Ancrages | oui | oui | oui |
| Flèche | oui | oui | oui |
| Dalles un sens / deux sens | oui | oui | oui |
| Portique (analyse) | oui | oui | oui |
| Semelles | oui | oui | oui |
| Poteaux | oui | oui | oui |
| Dalle plane, portique équivalent | non | non | oui |
| Recouvrements | oui | oui | non |
| Parasismique | PS 92 | EN 1998-1 DCM | Ch. 18 |
| Torsion | non | non | non |
Ce qu'elle ne fait pas
- Pas d'éléments finis, pas de modèle 3D, pas de BIM ni d'IFC : chaque élément se calcule à part, et la descente de charges les relie.
- La torsion n'est calculée nulle part ; la page Poutre le dit, sous chaque règlement.
- Les options parasismiques contrôlent les dispositions constructives sur l'acier des combinaisons gravitaires ; l'action sismique elle-même n'est pas analysée.
- ACI : l'emplacement et le type des recouvrements d'un portique spécial (§18.6.3.3) et les nœuds (§18.8) ne sont pas couverts.
- Windows seulement (10 et 11, 64 bits).
La liste complète des points non couverts est dans chaque note de calcul, à l'endroit où ils comptent.
